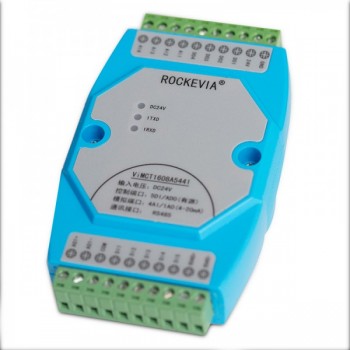

点击图片查看原图“ ViMCT1608A5441” ” 多参数智能测控终端，具有 5 路开关量输入采集、4 路开关量输出、4 路 4~20mA 模拟量信号采集和 1 路 4~20mA 模拟量输出，采集到的开关量信号数据和模拟量信号数据，通过隔离 RS485 接口输出，开关量输出和模拟量输出可通过 MODBUS 总线进行可调节
控制；通讯接口为隔离 RS485，采用 Modbus-RTU 通讯，直接适配 PLC、DCS 以及国内各种组态
软件等。
1.2、产品功能特点
1.2.1.通信规约采用标准Modbus-RTU，兼容性好，方便编程
1.2.2.信号采集、信号输出、电源、RS485 通讯电气信号相互隔离。
1.2.3.带RS-485通讯接口
1.2.4.通讯保护：RS485 通讯信号输出接口采用过压过流双保护。
1.2.5.采用工业 芯片，并具有完善的防雷抗干扰措施，保证可靠性
1.2.6.有电源和通讯指示灯；
1.3、产品技术参数
1.3.1 1 开关量输入
1)输入通道：5 路干接点开关量输入
2) 信号类型：共阴输入
3) 信号电平：高电平(3V ~ 5V) 低电平(0V ~ 2V)
4) 采样速率：4000HZ
5) 隔离电压保护：1000V
1.3.2 2 开关量输出
1) 输入通道：4 路：有源 DC24V/50mA；可外接控制继电器
2) 隔离电压保护：1000V
1.3.3 3 模拟量输入
1)输入通道：4 通道采集
2)信号类型：4~20mA 模拟量信号
3)采样速率：200HZ
4)分辨率：12 位 AD
5)采集精度： 0.3%
1.3.4 4 模拟量输出
1)输出通道：1 通道模拟量输出
2)信号类型：4~20mA 模拟量信号
3)采样速率：200HZ
4)分辨率：12 位 AD
5)采集精度： 0.3%
1.3.5 5 通讯接口
1)接口类型：隔离 RS485 通讯，输出接口采用过压过流双保护
2)通讯规约：MODBUS-RTU规约；
3)设置方式：模块地址、波特率、校验位均可通过软件设置
4)通讯速率：波特率可设置1200、2400、4800、9600
5)校验位：无校验
6)隔离电压保护：1500V
1.3.6 6 工作环境
1)工作温度：-20～+80℃；存放温度：-40～+85℃；
2)相对湿度：25～85%(不结露)；
1.3.7 7 工作电源
1)供电电压：15V-30V，推荐 DC24V 接入
2)带电源 性保护和过流保护
